Câu hỏi ôn tập kĩ thuật điện Khối 9

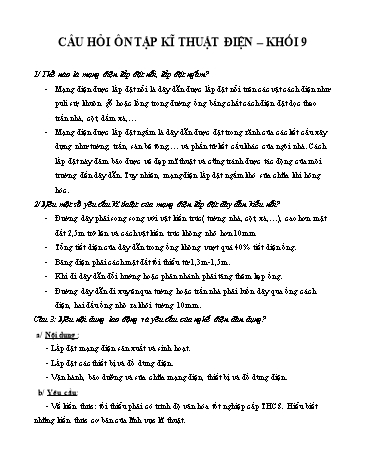

 CÂU HỎI ÔN TẬP KĨ THUẬT ĐIỆN – KHỐI 9
1/ Thế nào là mạng điện lắp đặt nổi, lắp đặt ngầm?
 - Mạng điện được lắp đặt nổi là dây dẫn được lắp đặt nổi trên các vật cách điện như
 puli sứ, khuôn gỗ hoặc lồng trong đường ống bằng chất cách điện đặt dọc theo
 trần nhà, cột, dầm xà,
 - Mạng điện được lắp đặt ngầm là dây dẫn được đặt trong rãnh của các kết cấu xây
 dựng như tường, trần, sàn bê tông, và phần tử kết cấu khác của ngôi nhà. Cách
 lắp đặt này đảm bảo được vẻ đẹp mĩ thuật và cũng tránh được tác động của môi
 trường đến dây dẫn. Tuy nhiên, mạng điện lắp dặt ngầm khó sửa chữa khi hỏng
 hóc.
2/ Nêu một số yêu cầu kĩ thuật của mạng điện lắp đặt dây dẫn kiểu nổi?
 - Đường dây phải song song với vật kiến trúc( tường nhà, cột, xà,), cao hơn mặt
 đất 2,5m trở lên và cách vật kiến trúc không nhỏ hơn 10mm
 - Tổng tiết diện của dây dẫn trong ống không vượt quá 40% tiết diện ống.
 - Bảng điện phải cách mặt đất tối thiểu từ 1,3m-1,5m.
 - Khi đi dây dẫn đổi hướng hoặc phân nhánh phải tăng thêm kẹp ống.
 - Đường dây dẫn đi xuyên qua tường hoặc trần nhà phải luồn dây qua ống cách
 điện, hai đầu ống nhô ra khỏi tường 10mm.
Câu 3: Nêu nội dung lao động và yêu cầu của nghề điện dân dụng?
 a/ Nội dung:
 - Lắp đặt mạng điện sản xuất và sinh hoạt.
 - Lắp đặt các thiết bị và đồ dùng điện.
 - Vận hành, bảo dưỡng và sửa chữa mạng điện, thiết bị và đồ dùng điện.
 b/ Yêu cầu:
 - Về kiến thức: tối thiểu phải có trình độ văn hóa tốt nghiệp cấp THCS. Hiểu biết
những kiến thức cơ bản của lĩnh vực kĩ thuật. - Trong mạng điện, vật liệu cách điện luôn đi liền với những vật liệu dẫn điện nhằm
đảm bảo cho mạng điện làm việc đạt hiệu quả, an toàn cho người và mạng điện, Những
vật liệu cách điện cao, chịu nhiệt tốt, chống ẩm tốt và có độ bền cơ học cao.
Câu 5: Nêu các loại mối nối, yêu cầu mối nối, qui trình nối dây?
 a/ Các loại mối nối:
 - Mối nối thẳng( nối tiếp).
 - Mối nối phân nhánh( nối rẽ).
 - Mối nối dùng phụ kiện( hộp nối dây,).
 b/ Yêu cầu:
 - Dẫn điện tốt: điện trở mối nối nhỏ để điện qua dễ dàng. Muốn vậy, mặt tiếp súc phải
 sạch, diện tích tiếp xúc đủ lớn và mối nối phải chặt.
 - Có dộ bền cơ học cao: phải chịu sức kéo cắt và sự rung chuyển.
 - An toàn điện: được cách điện tốt, mối nối không sắc để tránh làm thủng băng cách
 điện.
 - Đảm bảo về mĩ thuật: mối nối gọn và đẹp.
Câu 6: Nêu tính ưu việt của điện năng, tác dụng sinh lí của dòng điện đối với cơ thể
người?
a/ Tính ưu việt của điện năng:
 - Điện năng có thể sản xuất từ nhiều nguồn năng lượng khác.
 - Điện năng có thể truyền tải đi xa, phân phối đến tận nơi tiêu thụ, sự mất mát do
 truyền tải ít.
 - Điện năng dễ dàng biến đổi sang các dạng năng lượng khác.
b/ Tác dụng sinh lí:
 - Tác dụng kích thích: Khi người chạm vào phần tử mang điện, cơ thể ở trạng thái co
 giật, bị rối loạn các quá trình sinh lí, mê man bất tỉnh.
 - Tác dụng gây chấn thương: Khi người đến gần vật mang điện có điện thế cao, có thể
 bị điện giật do phóng điện hồ quang. Vì dòng điện hồ quang rất lớn, người sẽ bị chấn
 thương nặng hay chết. - Vẽ mạch nguồn.
 - Xác định vị trí lắp đặt của các thiết bị đóng-cắt, bảo vệ, lấy điện và vị trí đồ dùng
điện.
 - Vẻ đường dây dẫn điện theo sơ dồ nguyên lí (đảm bảo chính xác mối liên hệ điện
giữa các phần tử của mạch điện).
 - Kiểm tra theo sơ đồ nguyên lí.
Câu 10: Thiết kế mạch điện là gì? Trình tự thiết kế mạch điện?
 *Thiết kế là những công việc cần làm trước khi lắp đặt mạch điện gồm những nội
dung:
 - Xác định nhu cầu sử dụng mạch điện
 - Đưa ra các phương án mạch điện (vẽ sơ dồ nguyên lí) và lựa chọn những phương án
thích hợp
 - Xác định những phần tử cần thiết dể lắp đặt mạch điện
 - Lắp thử và kiểm tra mạch điện có làm việc theo đúng yêu cầu thiết kế không
* Trình tự thiết kế mạch điện:
Bước 1: Xác định mạch điện dùng để làm gì?
Bước 2: Đưa ra các phương án thiết kế(vẽ sơ đồ nguyên lí của mạch điện) và lựa chọn
phương án thích hợp.
Bước 3: Chọn thiết bị và đồ dùng điện thích hợp cho mạch điện
Bước 4: Lắp thử và kiểm tra mạch điện có làm việc theo đúng mục đích thiết kế không?
Câu 11: Chức năng và công dụng của Aptomat(cầu dao tự động)?
 * Aptomat là thiết bị tự động đóng ngắt mạch điện khi bị ngắn mạch hoặc quá tải.
Aptomat phối hợp cả chức năng của cầu dao và cầu chì: BÀI TẬP
 Bài 1:Tính số tiền điện của 1 hộ trong một tháng( 30 ngày). Biết:
 - Bàn là 1000W, sử dụng 1h/ngày
 - Đèn HQ 40W, sử dụng 5h/ngày
 - Quạt 80W, sử dụng 5h/ngày
Bài 2: Một nhóm HS làm thí nghiệm đo 1 bóng đèn 220V> Sau thời gian 20 phút
công tơ quay 150 vòng. Hỏi:
 - Công tơ đã tăng được mấy số ( bao nhiêu KWh)?
 - Công suất của bóng đèn?
Bài 3: Cho hộ gia đình có đồ dùng điện sau: 2 đèn huỳnh quang mỗi đèn 40W sử
dụng 4h, 2 đèn sọi đốt mỗi đèn 75W sử dụng trong 2h, 1 tivi 110W sử dụng 3h, 1 máy
bơm nước 800W sử dụng trong 5h. Hỏi trong một tháng phải trả bao nhiêu tiền biết
1KWh trả 720 đồng
Bài 4: Trên mặt công tơ điện của một cơ sở sản xuất có ghi 900 vòng/KWh. Hãy cho
biết ý nghĩa con số trên và tính xem trong một ngày mạch điện của cơ sở đó tiêu thụ
bao nhiêu điện? Biết rằng sau 6 giây đĩa nhôm của công tơ quay 1 vòng?
Bài 5: Một điện năng kế có U=220V, P= 15W, tốc độ quay 600 vòng/KWh. Hỏi trong
1 phút nếu bóng đèn 100W-220V hoạt động thì điện năng kế quay mấy vòng?
